DSV真空断路器按结构形式可分:手车式、固定式、侧装式。为我公司自主研发,机构简单、动作可靠。

产品储能作用

真空断路器直接操作比较困难。因此需要通过储能电机或者手动储能来压缩储能弹簧，通过弹簧释放能量来帮助操作。带储能的断路器合闸、分闸时，人力一般不能达到触头闭合及断开时要求的速度和力量。所以要加一个储能装置，用来合闸、分闸。储能就是断路器分、合闸动作前的预备动作。

一般储能都有手动和电动两种方式。电动储能就是控制断路器里面的储能电机对断路器弹簧进行储能；手动储能就是通过机构摇把摇动或者手柄上下运动来联动机构拉伸弹簧进行储能。

弹簧操作机构电动储能时，接通储能电机电源，电机旋转带动机构拉伸弹簧开始储能，到达死点时顶开微动开关切断储能电机电源，同时通过微动开关（储能后切换为常闭）接通合闸回路，此时方可合闸。合闸时，弹簧释放能量带动主轴旋转，此时主轴带动动触头向静触头运动，合闸到位后机构被锁扣在合闸位置。

弹簧储能的时候类似棘轮原理，弹簧一段段的被压缩，然后弹簧压缩的能量能够瞬间提供给机械机构，机构再让动静触头闭合。注意的是，闭合后是存在着触头超程，用来保证触头的压力。弹簧是提供能量让机构分合的，因此弹簧提供的能量和机构需要的能量要求匹配，即略微大于机构需要的能量。当弹簧的能量小于机构需求能量的时候，需要更换弹簧。

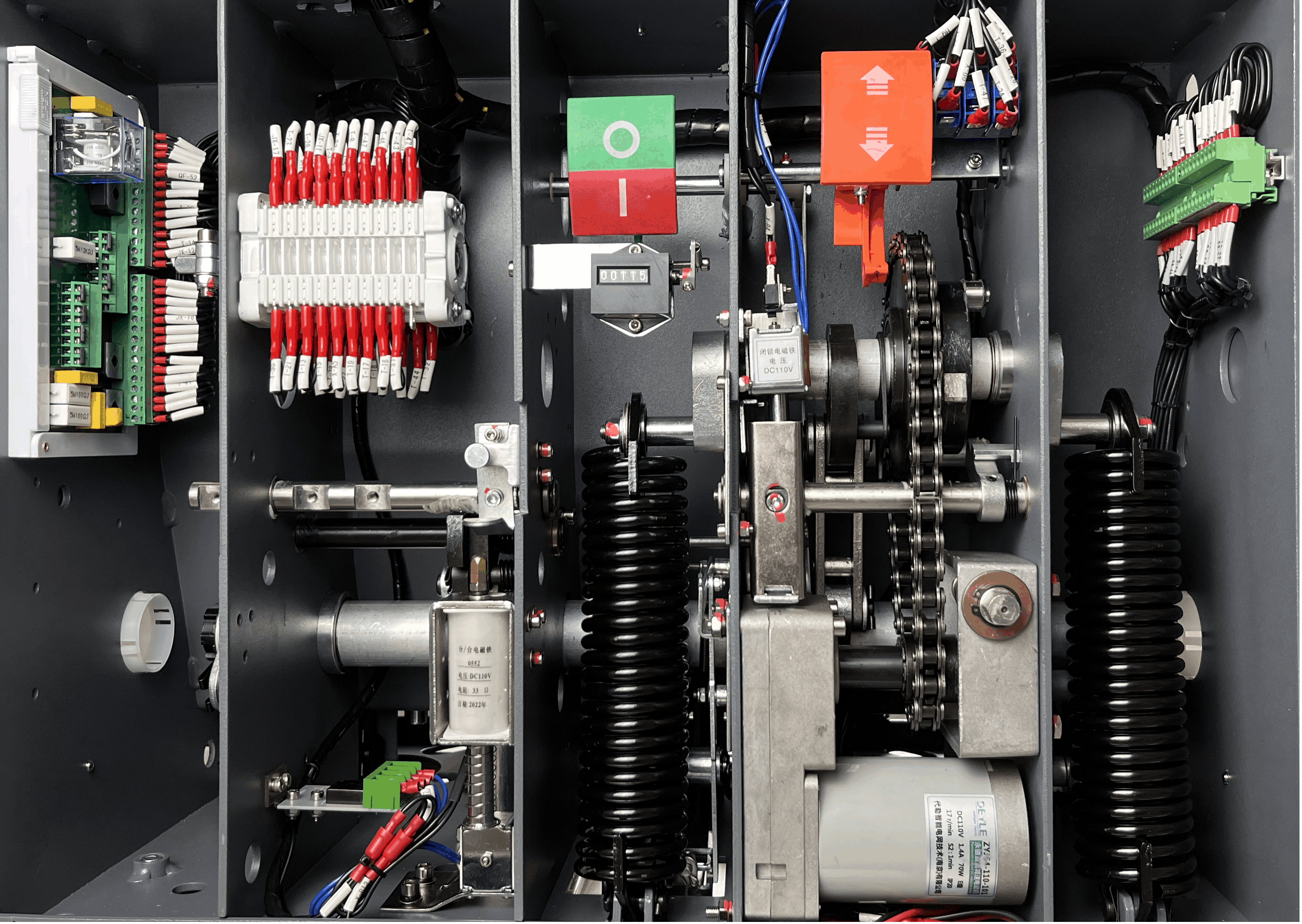

简而言之，储能就是对弹簧进行拉伸，使之具有相应的势能。就像给枪上扳机一样。储能弹簧是连接在机构上的。当进行合闸或分闸时，合闸或分闸电磁铁动作，扣动”扳机“后，合闸或分闸弹簧提供的势能迅速地将断路器的动触头合上或分开，迅速分开的主要目的是降低分闸的电弧存在时间，达到迅速灭弧的目的，下图为真空断路器内部结构。
