框架断路器和塑壳断路器的区别

发布时间:2023-01-30
分享至:

导读

断路器的应用非常广泛,为了用电的安全,生活中很多人都会安装断路器。断路器的中比较常见的就是框架断路器和塑壳断路器,以下为大家介绍框架断路器和塑壳断路器的区别。

产品介绍

1.外观及安装尺寸不同:

首先从外观上,两者的尺寸不同,框架断路器尺寸、体积较大,塑壳断路器尺寸及体积相对较小。

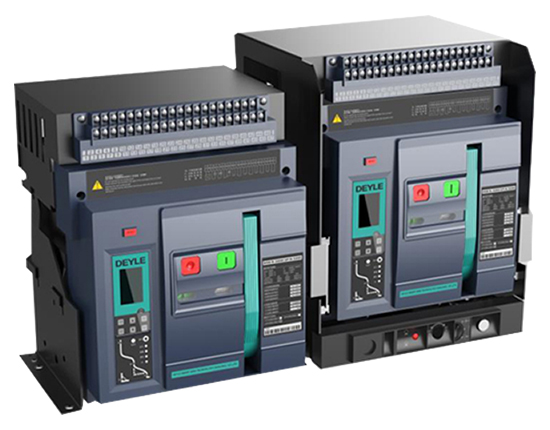

框架式断路器

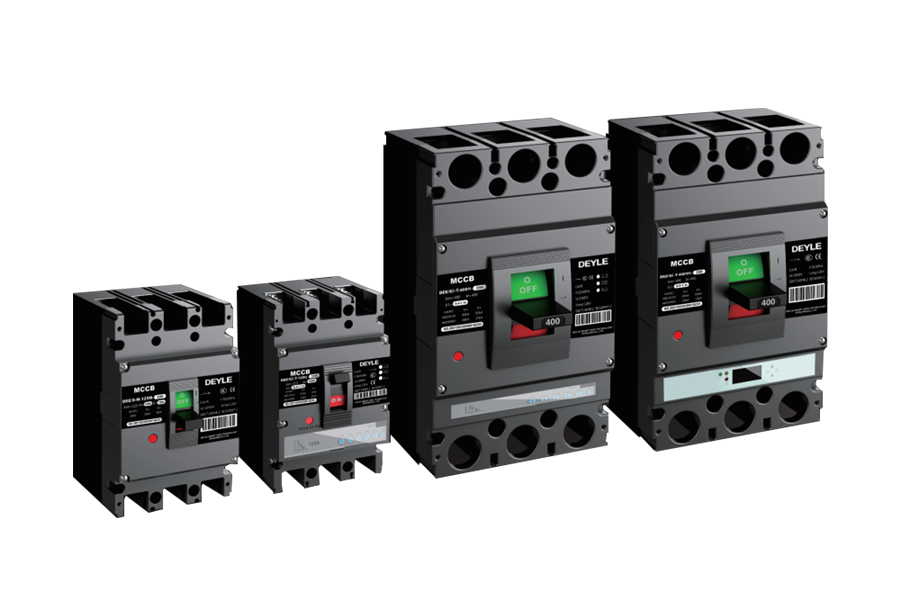

塑壳式断路器

2. 脱扣器保护功能不同:

框架断路器的智能脱扣器具有保护功能、测量功能、辅助功能、特殊功能及通讯功能。其中保护功能包含有长延时保护、短延时保护、瞬时保护、MCR保护、接地保护、低电压保护/报警,过电压保护/报警,电压不平衡缺相保护/报警,相序保护、低频率保护、高频率保护、逆功率保护、电压谐波报警、电流谐波报警;

塑壳断路器主要具有长延时保护、短延时保护(即过载保护)、瞬时保护(即短路保护)。

3.两者适用范围不同

框架断路器的额度电流自400A至6300A,主要用于配电网络中,用来分配电能,保护线路和电源设备,使免受过载,欠电压,短路、单相接地等故障的危害;

塑壳断路器的额度电流自10至800A,用于在配电线路中线路和设备发生过载、短路、欠压时,对线路和设备提供保护,也可对电动机的不频繁启动提供过载、短路、欠压保护。

4、使用类别不同

塑壳断路器使用类别通常A类,在短路情况下,选择性保护无人为短延时,因而无短时耐受电流(Icw)值;

框架断路器使用类别通常B类,在短路情况下,选择性保护有人为短延时(可调节),因而有短时耐受电流(Icw)值。
