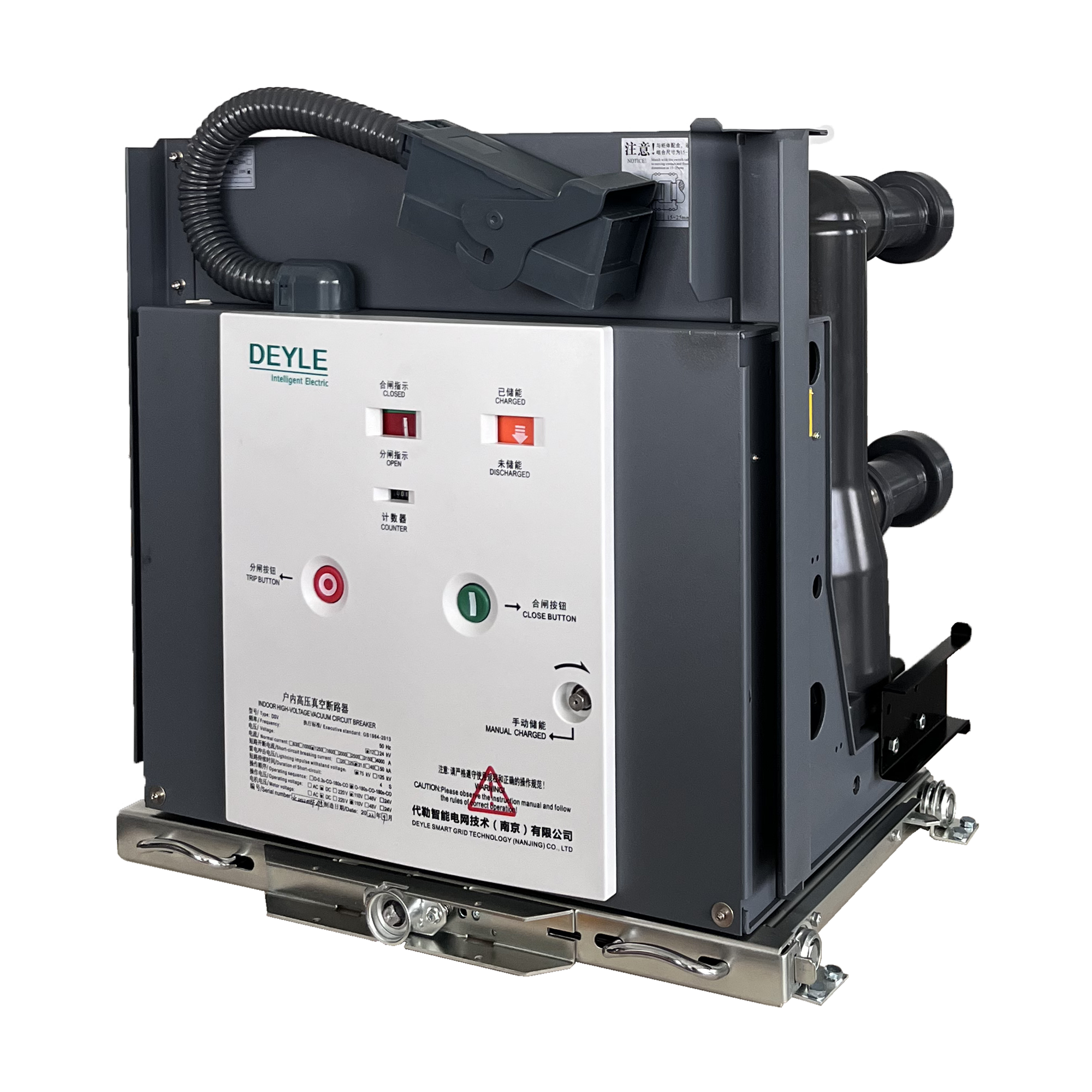

DSV-12KV真空断路器介绍

发布时间:2022-09-30
分享至:

1、DSV 用途: DSV 真空断路器是三相 50Hz,额定电压为 12KV 的户内高压开关 设备,作为电网设备、工矿企业动力设备的保护和控制单元。

2、DSV 技术特点: 主导电回路和操动机构整体性设计主导电回路复合绝缘 成熟的操动机构 系列化程度高,规格齐全,挂网运行经验可靠性高,运行成本低 性能卓越,性价比高 DSV 满足 GB1984-2003、DL403-2000、IEC62271-100/2oo0 等标准。

3、技术参数:额定电压 12kV 额定雷电冲击耐受电压 75KV(对地、相间), 85kV(断口); 额定短时工频耐受电压 42(对地、相间),48kV(断口); 额定电流 630/1250/1600/2000/2500/3150/4000A 额定短路开断电流 20/25/31.5/40/50kA 额定短路持续时间 4s 额定单个/背对背电容器组开断电流 630/400A额定操作顺序 O-0.3s-CO-180s-CO(40kA 以下) O-180s-CO-180s-CO(40kA 及以上)。

4、DSV 所配柜型:550 型(相距 150mm);650 型(相距 150mm); 800 型(相距 210mm);1000 型(相距 275mm)。

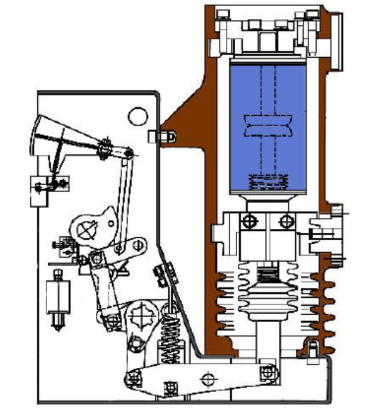

5、主导电回路与操动机构 主导电回路与操动机构整体性设计使产品在交付和使用时免去了安装和调试的工作量,在寿命期间,即使经过频繁操作后,仍无需调整, 从而大大降低了运行费用。

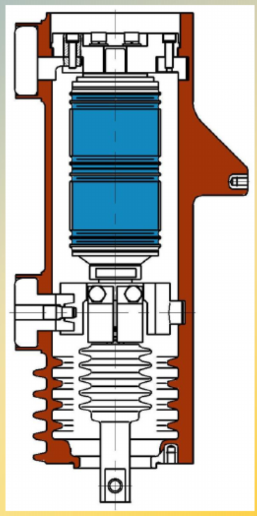

6、DSV主导电回路主导电回路采用固体绝缘技术的固封极柱,该固封极柱通过先进的自 动压力凝胶 APG 工艺,将真空灭弧室和一次导电回路的其它零件直 接固封在特种环氧树脂材料里,形成一个主导电回路模块。体积小、 节省空间,而且能有效保护真空灭弧室受冲击和碰撞的影响。

DSV 操动机构 机构上采用了先进的表面处理工艺和润滑技术,提高了产品的防锈蚀 能力,保证了产品在预期寿命期间的可靠性,而且适用于湿热地区; 操 动机构是平面布置的弹簧储能式操动机构,具有手动储能和电动储能 功能,操动机构置于灭弧室前的机构框架内,断路器的机构框架同时 用作操动机构的构架。机构箱被四块中间隔板分成五个装配空间,其 间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分, 前后设有合、分按钮,手动储能操作孔,弹簧储能状态指示牌,合分 指示牌。这样,灭弧室和机构前后布置组成一个整体,使两者更加吻 合,减少不必要的中间传动环节降低了能耗和噪声,使断路器的性能 更加可靠。
